Sợi quang tổng hợp dây đất trên không

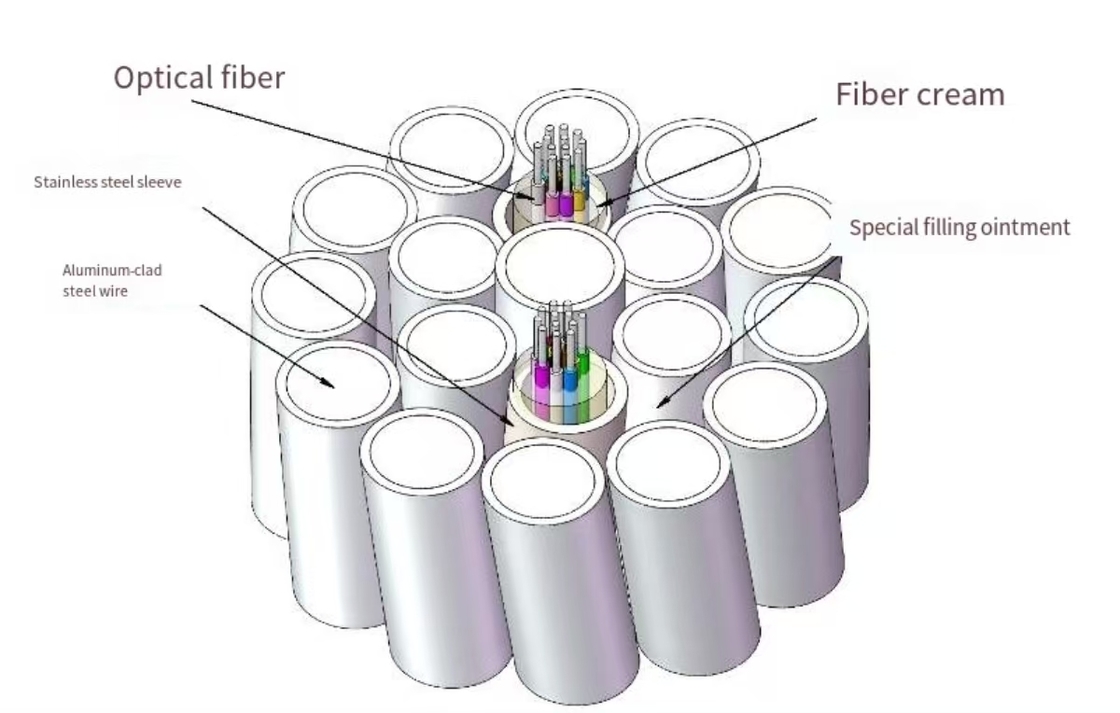

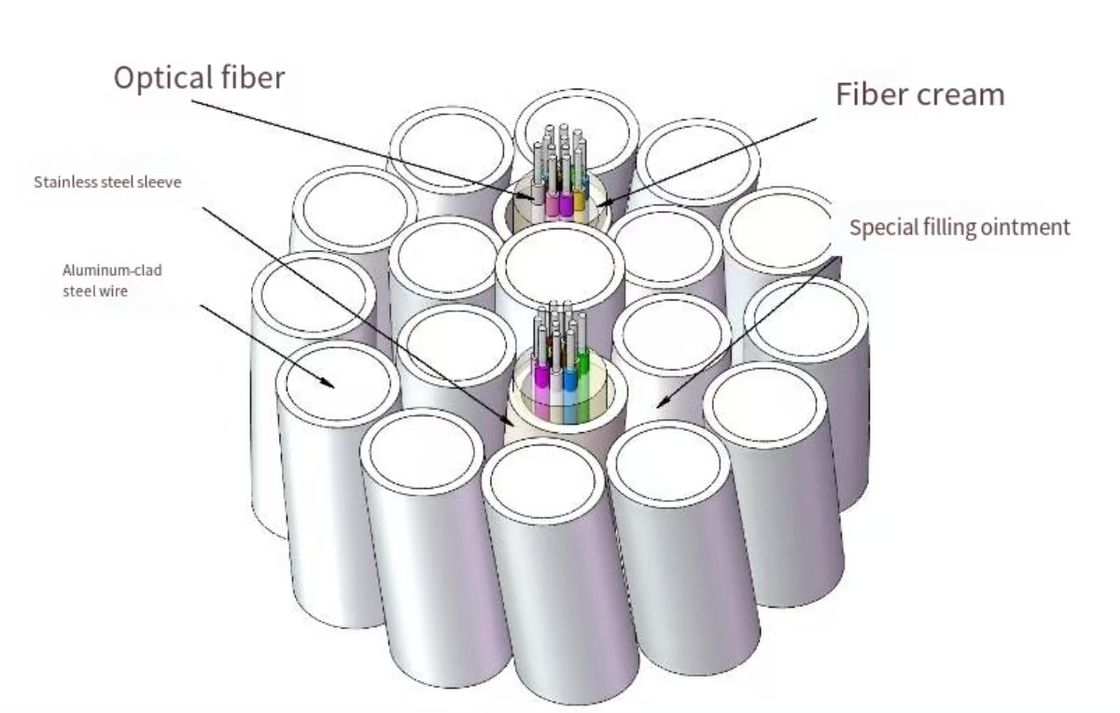

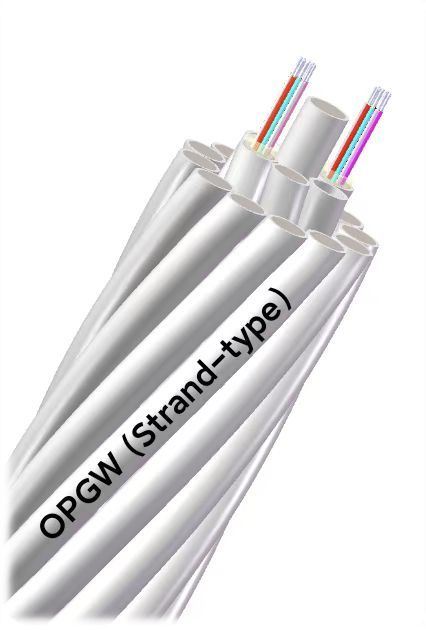

Mô tả sản phẩm: Sợi quang tổng hợp dây thép mặt đất (OPGW) là một loại dây thép mặt đất mặt trời có chứa sợi quang,có nhiều chức năng như dây nối mặt đất trên không và truyền thông quang họcNó chủ yếu được sử dụng trong các đường truyền thông 110kV trở lên và các hệ thống truyền tải điện áp cao trên không mới được xây dựng.Nó cũng có thể được sử dụng để thay thế dây đất hiện có của hệ thống truyền tải cao áp trên không cũ, thêm các đường truyền thông quang học, dẫn dòng mạch ngắn và cung cấp bảo vệ sét.Khi dây nối mặt đất trên và cáp quang được tích hợp thành một, so với các loại cáp quang khác, nó không chỉ rút ngắn thời gian xây dựng mà còn tiết kiệm chi phí xây dựng.nếu OPGW được làm bằng dây thép bọc nhôm hoặc dây hợp kim nhôm xoắn lại với nhau, nó tương đương với việc thiết lập một dây dẫn tốt trên mặt đất, có thể mang lại nhiều lợi ích như giảm dòng điện cung cấp tiềm ẩn của đường truyền,giảm tần số điện áp quá cao, và cải thiện sự nhiễu và tác động nguy hiểm của dây điện vào đường truyền thông.chúng có thể được lắp đặt trên đỉnh của tháp đường truyền mà không cần phải xem xét vị trí treo tối ưu và các vấn đề ăn mòn từ điệnDo đó, OPGW có độ tin cậy cao, hiệu suất cơ học vượt trội và chi phí tương đối thấp.Công nghệ này đặc biệt phù hợp và kinh tế khi lắp đặt dây đất mới hoặc thay thế dây đất hiện cóCác cấu trúc đặc biệt có thể được tùy chỉnh theo yêu cầu của người dùng.

Phương pháp đặt: Nó được sử dụng trên cao trên tháp truyền áp suất cao.

Tiêu chuẩn thực hiện: DL/T 832-2016 Sợi quang tổng hợp dây đất trên đầu, JB/T 8999-2014 Sợi quang tổng hợp dây đất trên đầu, vv

Tính năng sản phẩm:

1 Đối với các đường dây điện áp cao vượt quá 110kv, khoảng cách bước tương đối lớn (thường hơn 250M);

2 Dễ dàng bảo trì, dễ dàng giải quyết vấn đề băng qua đường dây, và đặc điểm cơ học của nó có thể đáp ứng các yêu cầu của băng qua đường dây lớn.

3 Lớp bên ngoài của OPGW được làm bằng lớp bảo hiểm kim loại, không có ảnh hưởng đến xói mòn và thoái hóa điện áp cao.

4OPGW phải bị tắt điện trong quá trình xây dựng, dẫn đến mất điện đáng kể. Do đó, OPGW nên được sử dụng trong các đường dây cao áp mới xây dựng 110kv hoặc cao hơn.Trong các chỉ số hiệu suất của OPGW, càng lớn dòng mạch ngắn, càng cần nhiều dây dẫn tốt cho giáp, tương ứng làm giảm độ bền kéo.để tăng công suất dòng mạch ngắn, diện tích cắt ngang kim loại phải được tăng lên, dẫn đến tăng đường kính cáp và trọng lượng cáp.yêu cầu nghiêm ngặt nên được áp dụng đối với các chỉ số sức mạnh của các tháp đường dây trong khi đặt.

Các thông số kỹ thuật (giá trị điển hình):
