Nguồn gốc:
Trung Quốc
Hàng hiệu:
YUANTONG
Chứng nhận:
ISO
Số mô hình:
GYTC8S
Liên hệ với chúng tôi

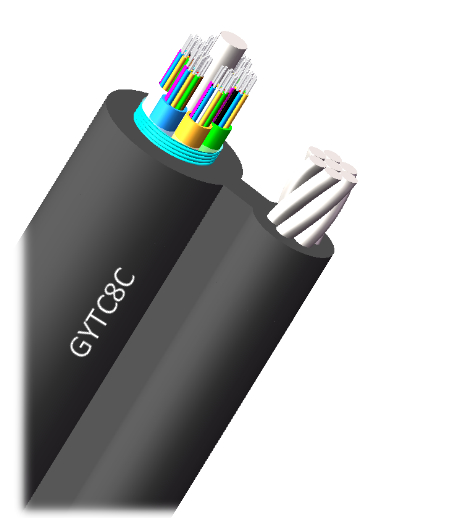

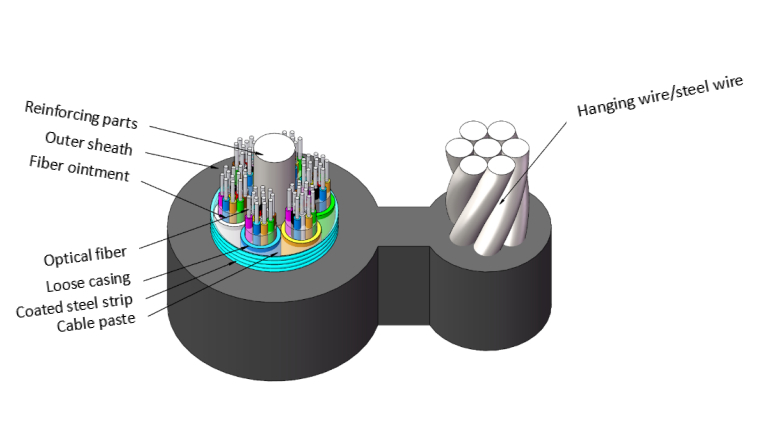

Mô tả sản phẩm Cấu trúc của cáp quang là chèn các sợi quang đơn mode hoặc đa mode vào một ống lỏng làm bằng nhựa mô đun cao được lấp đầy bằng hợp chất chống thấm nước. Tâm của lõi cáp là một thành phần gia cường bằng kim loại. Đối với một số cáp quang có số lõi nhất định, cấu trúc của cáp quang là chèn các sợi quang đơn mode hoặc đa mode vào một ống lỏng được lấp đầy bằng hợp chất chống thấm nước bên trong. Một lớp đệm polyethylene được đùn và quấn quanh phần gia cường trung tâm bằng kim loại. Các ống lỏng (và dây độn) được xoắn quanh phần gia cường trung tâm để tạo thành một lõi cáp nhỏ gọn và tròn. Các khoảng trống bên trong lõi cáp được lấp đầy bằng hợp chất chặn nước. Một vỏ bọc liên kết thép-polyethylene được đùn và quấn bên ngoài, và các sợi thép được lắp đặt cùng một lúc để tạo thành cáp.
Phương pháp lắp đặt: tự hỗ trợ, trên không, v.v.
Phạm vi ứng dụng: thích hợp cho thông tin liên lạc đường dài và thông tin liên lạc giữa các văn phòng, v.v.
Tiêu chuẩn thực hiện: YD/T 1155-2011 Cáp quang tự hỗ trợ hình "8" để liên lạc.
Tính năng sản phẩm:
① Thiết kế hợp lý và kiểm soát chính xác độ dài dư của sợi quang trong ống lỏng và phương pháp đi cáp mang lại cho cáp quang hiệu suất cơ học và môi trường tuyệt vời;
② Bên ngoài các bộ phận gia cường và bên trong lõi cáp được lấp đầy bằng keo dán cáp chặn nước để đảm bảo hiệu quả chống ẩm và chặn nước của cáp quang.
③ Cáp quang có độ linh hoạt và khả năng chống uốn tuyệt vời.
④ Băng thép được quấn dọc quanh lõi cáp giúp cáp quang có hiệu quả chống ẩm tốt hơn, đồng thời có khả năng chịu nén nhất định và khả năng ngăn ngừa hư hỏng do loài gặm nhấm.
⑤ Các sợi thép có độ bền kéo cực cao và thuận tiện cho việc đặt trên không tự hỗ trợ.
Thông số kỹ thuật (giá trị điển hình):
| Mô hình | lõi |
Kích thước /mm |
Kéo căng /N |
Phẳng N/100mm |
Bán kính uốn cong tối thiểu /mm |
Suy hao sợi quang dB/KM |
Nhiệt độ áp dụng /℃ |
Trọng lượng cáp quang kg/KM |
||||
| Dài hạn | Ngắn hạn | Dài hạn | Ngắn hạn | Động | Tĩnh | 1310nm | 1550nm | |||||
| GYTC8S | 2-30 | 5.6+9.2/17.3 | 1800 |
5500
|
1000 | 3000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 173 |
| GYTC8S | 32-36 | 5.6+9.6/17.7 | 1800 |
5500
|
1000 | 3000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 187 |
| GYTC8S | 38-60 | 5.6+10.5/18.6 | 1800 |
5500
|
1000 | 3000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 203 |
| GYTC8S | 62-72 | 5.6+11.1/19.2 | 1800 |
5500
|
1000 | 3000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 229 |
| GYTC8S | 74-96 | 5.6+12.6/20.7 | 1800 |
5500
|
1000 | 3000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 268 |
| GYTC8S | 98-120 | 5.6+14.0/22.1 | 1800 |
5500
|
1000 | 3000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 312 |
| GYTC8S | 122-144 | 5.6+15.4/23.5 | 1800 |
5500
|
1000 | 3000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 361 |
